电缆桥架的设计公式(三)

当电缆桥架在室内安装时,为保证桥架平直美观,整齐一致,它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小,查对相应结构形式的桥架载荷特性曲线,当不能满足形变要求时,可以适当增大桥架侧高或者减小支撑间距,以便满足要求。

电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出,电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大,高度小的桥架承载能力小。另外当载荷能力划、相同时,对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5~2.0m安装一组支撑架。 CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。南充梯架式电缆桥架供应商

电缆桥架

电缆桥架安装:

(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的比较好路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 自贡托盘式电缆桥架厂家供应电缆桥架的结构简单,造型美观、配置灵活和维修方便,全部零件都有镀锌处理。

南充梯架式电缆桥架供应商,电缆桥架

电缆桥架的选择需注意:

7.电缆桥架的规格尺寸选择:

工程实际中,在电缆桥架的规格尺寸选择方面的问题是要么偏大,要么偏紧张。如何合理地选择电缆桥架的规格尺寸呢?《民用建筑电气设计规范》(JGJ16-2008)中8、10、7条规定:“电缆总截面积与托盘内横断面积的比值,电力电缆不应大于40%;控制电缆不应大于50%。”

8.根据电缆弯曲半径选择:

电缆桥架在选择电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆most小允许弯曲半径。

桥架设计(二)

有些则是无源电(光)缆线(如数据电缆、视频同轴电缆等),因此,在布线方式和路由选择的排列进行设计时,应该加以区别,不但应该符合规范的要求,还要考虑布线的安全性、可扩性、经济性和美观,便于维修,电缆桥架作为承载各种电缆敷设的载体,从属于布线的需要,同样应遵循上述原则加以实施。由于建筑物内多种管线平行交叉,空间有限,特别是大型写字楼、金融商厦、酒店、场馆等建筑,信息点密集,缆线敷设除了采用楼板沟槽和墙内埋管方式外,在竖井和屋内天棚吊顶内widely采用电缆桥架,提供不同走向的布线,弱电系统的各种缆线分类布放在桥架内,其比较好路由选择和安装方式要根据走向的要求,并结合建筑结构和空调、电气等管线协商的位置加以确定,无源缆线不能与有源电缆并排铺设,受条件所限铺放同一桥架内,其间必须采用金属隔板分设,引出的缆线尽量避免平面交叉,桥架穿越楼板,墙体或伸缩缝时,应该在建筑图上标出予留相应的空洞和位置,避免因遗漏等到施工时临时钻空,可能伤及土建结构。为了防止电磁辐射的干扰(EMC),在桥架的设计中,应考虑桥架的封闭性。 如果是在邻近海边或属于腐蚀区,则电缆桥架材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

南充梯架式电缆桥架供应商,电缆桥架

4.电缆桥架防火等级选择:

电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所,不宜采用铝合金电缆桥架。在相同规格下,阻燃型电缆桥架比钢制电缆桥架贵2.2倍,使用寿命是钢制电缆桥架的5倍以上,重量比钢制电缆桥架重30%。防火型电缆桥架比钢制电缆桥架稍贵,使用寿命是钢制电缆桥架的3倍以上,重量与钢制电缆桥架基本相同。


电缆桥架的所有零件均需进行镀锌处理。南充槽式电缆桥架厂家

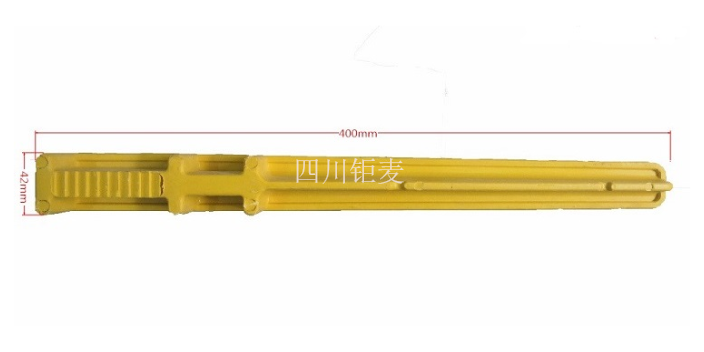

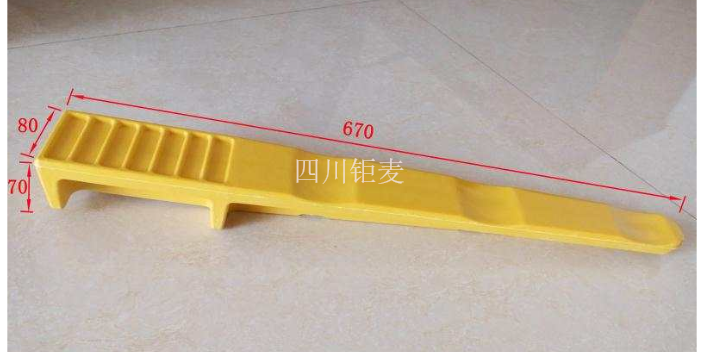

托臂、支架也要选用同样材料,提高桥架及附件的使用寿命。南充梯架式电缆桥架供应商

电缆桥架的分类(三)

5、组合式电缆桥架:

组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。电缆桥架(20张)组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是电缆桥架中most理想的产品。 南充梯架式电缆桥架供应商

四川钜麦新能源科技有限公司是西南地区预埋槽道产品系列的专业生产厂家。技术力量雄厚,生产工艺先进,检测设备完备,聚集了一批预应力学科领域的高技术人才;跟踪国内科研院所及建筑科研成果,建立了完善的设计开发体系。我公司主要生产:哈芬槽(30*20,38*23,40*22,41*26,50*25,52*34,53*34,64*44,72*48,V型41*28,48*45)带齿哈芬槽、弧形哈芬槽,预埋槽道、隧道哈芬槽,幕墙哈芬槽、不锈钢哈芬槽、高铁吊兰预埋槽道、城市地下综合管廊预埋槽道、C型钢预埋槽道、V型预埋槽道、各种规格T型螺栓,托臂支架4141、4152、4162、4172、4121、4131抗震支架等........
