吉林江森电动调节阀说明书

发布时间:2022-08-09   来源:优博企业信息网   阅览次数:410次

在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些较终控制元件去完成。调节阀在管道中起可变阻力的作用。它改变工艺流体的紊流度或者在层流情况下提供一个压力降,压力降是由改变阀门阻力或“摩擦”所引起的。这一压力降低过程通常称为“节流”。对于气体,它接近于等温绝热状态,偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。在液体的情况下,压力则为紊流或粘滞摩擦所消耗,这两种情况都把压力转化为热能,导致温度略为升高。常见的控制回路包括三个主要部分,部分是敏感元件,它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置,这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器,它确定并测量给定值或期望值与工艺参数的实际值之间的偏差,一个接一个地把校正信号送出给较终控制元件——调节阀。阀门改变了流体的流量,使工艺参数达到了期望值。调节阀属于控制阀系列,主要作用是调节介质的压力、流量、温度等参数,是工艺环路中较终的控制元件。北京江森电动调节阀,中央空调系统阀门。吉林江森电动调节阀说明书

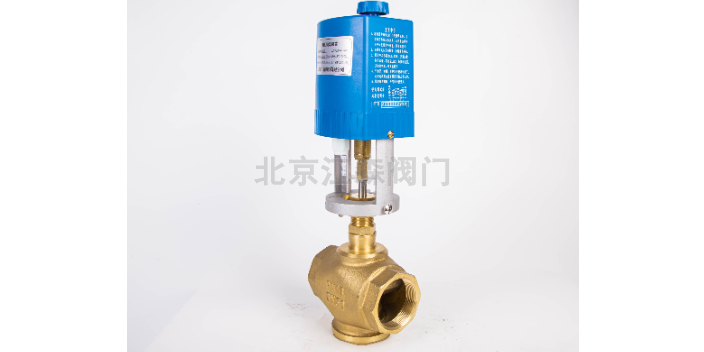

吉林江森电动调节阀说明书,调节阀

传统密封结构可靠性分析1)软密封对软密封材质软——易密封,因材质软可靠性极差。2)软密封对不锈钢——比(1)略好,但密封仍不可靠。3)不锈钢对不锈钢——比(2)略好,但不锈钢硬度仍很低(HRC20~25),密封仍不可靠。4)多层密封阀座——不锈钢薄板与软材料重叠使用,密封的可靠性与上述(2)(3)差不多,但耐温性能有所提高。5)堆焊耐磨合金——通常堆焊STELLITE合金,是目前比较好的密封材料。但它硬度仍不高(HRC40~45),仍不适应复杂工况的苛刻条件。6)陶瓷密封——硬度极高,缺乏韧性,易脆裂,甚至未用先裂。江西北京江森阀门电动调节阀尺寸图江森自控比例式电动调节阀。

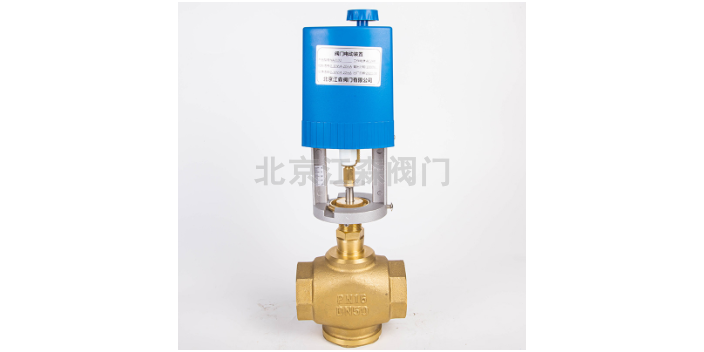

吉林江森电动调节阀说明书,调节阀

气动调节阀是石油、化工、电力、冶金等工业企业使用的工业过程控制仪表之一。化工生产中调节阀在调节系统中是必不可少的,它是组成工业自动化系统的重要环节,它如生产过程自动化的手脚。下面带大家的了解气动调节阀。气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

江森调节阀又叫控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的较终控制元件。一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。调节阀常用分类:气动调节阀,电动调节阀,自力式调节阀,液动调节阀。调节阀的产品类型很多,结构也多种多样,而且还在不断更新和变化。一般来说阀是通用的,既可以与气动执行机构匹配,也可以与电动执行机构或其他执行机构匹配。那么我们如何选择从这些多种多样的调节阀中选择呢,调节阀的阀体类型选择阀体的选择是调节阀选择中较重要的环节北京江森电动比例式调节阀。

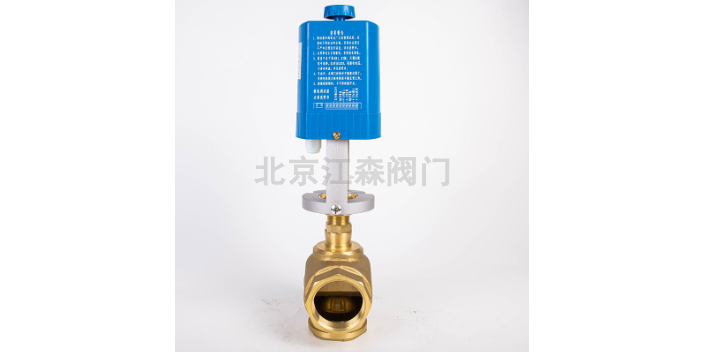

吉林江森电动调节阀说明书,调节阀

气动调节阀安装原则(1)气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。(2)调节阀应安装在水平管道上,并上下与管道垂直,一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力)。(3)调节阀的工作环境温度要在(-30~+60)相对湿度不大于95%95%,相对湿度不大于95%。(4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。(5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。阀体上流体方向箭头应与流体方向一致。(6)要设置旁通管道。目的是便于切换或手动操作,可在不停车情况下对调节阀进行检修。(7)调节阀在安装前要彻底管道内的异物,如污垢、焊渣等。北京江森比例积分阀产品资料。宝坻区江森中央空调电动调节阀供应商

北京江森阀门有限公司代理商。吉林江森电动调节阀说明书

调节阀流量特性调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种。三种注量特性的意义如下:(1)等百分比特性(对数)等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。(2)线性特性(线性)线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。(3)抛物线特性流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比特性为比较好,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选其中任何一种流量特性。吉林江森电动调节阀说明书
