广东集成线路板哪几种

发布时间:2022-08-09   来源:优博企业信息网   阅览次数:281次

大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了。因为pcb线路板中的各层都紧密的结合,一般不太容易看出实际数目,不过如果您仔细观察主机板,也许可以看出来。电路板的自动检测技术随着表面贴装技术的引入而得到应用,并使得电路板的封装密度飞速增加。因此,即使对于密度不高、一般数量的电路板,电路板的自动检测不但是基本的,而且也是经济的。在复杂的电路板检测中,两种常见的方法是针床测试法和双探针或测试法。FPC软板所选用的材料不同造成价格不同。广东集成线路板哪几种

广东集成线路板哪几种,线路板

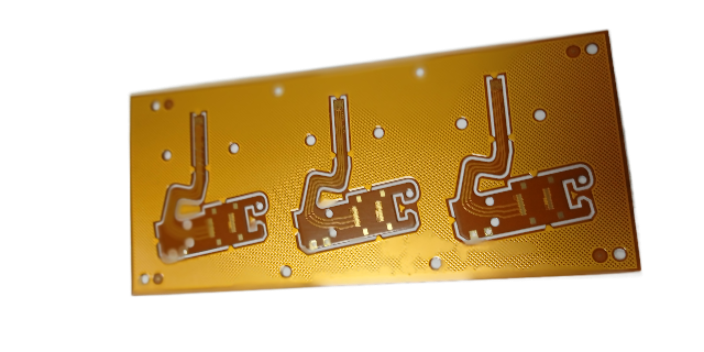

FPC全称是柔性线路板,它是以柔性覆铜板为基材制成的一种电路板,作为信号传输的媒介应用于电子产品的连接。过去FPC的增长主要来自消费电子行业,由于具备配线组装密度高、弯折性好、轻量化、工艺灵活等特点,符合下游电子行业智能化、便携化和轻薄化,2009年-2019年FPC产值不断增加。未来随着产业增长动能切换,电动化将是FPC需求很大的驱动力。 车载FPC需求大过去FPC主要驱动力在消费电子,受益国内消费电子产业快速发展,数据显示,2009年-2019年国内FPC的复合增速为6%,高于PCB行业4.1%的增速,2019年全球FPC产值122亿美金,相当于PCB的20%。随着汽车电动化、智能化发展,FPC在弯折性、减重、自动化程度高等优势进一步体现,在车载领域的用量不断提升,应用范围涵盖车灯、显示模组、BMS/VCU/MCU三大动力控制系统、传感器、高级辅助系统等相关场景。天津电源线路板批发厂家修正软硬结合线路板底片变形方法的注意事项。

广东集成线路板哪几种,线路板

根据产品的特性、元件数量和贴片效率,采用中、高速贴片机进行贴装均可。由于每片FPC上都有定位用 的光学MARK标记,所以在FPC上进行SMD贴装与在PCB上进行贴装区别不大。需要注意的是,虽然FPC线路板被固 定在载板上,但是其表面也不可能像PCB硬板一样平整,FPC与载板之间肯定会存在局部空隙,所以,吸嘴下 降高度、吹气压力等需精确设定,吸嘴移动速度需降低。同时,FPC 以联板居多,FPC 的成品率又相对偏低, 所以整PNL中含部分不良PCS是很正常的,这就需要贴片机具备BAD MARK识别功能,否则,在生产这类非整 PNL都是好板的情况下,生产效率就要大打折扣了。

柔性线路板(FPC)上下游关键是FCLL(柔性覆铜板板材的),FCLL关键由三类别原材料组成,即绝缘层基膜原材料、金属材料电导体箔与胶黏剂。现阶段柔性覆铜板板材的用的绝缘层基膜原材料应用得普遍的是聚酯薄膜(PET塑料薄膜)和聚酰亚胺薄膜(PI塑料薄膜)。金属材料电导体箔关键由有电解法铜泊(ED)和压延铜箔(RA),在其中压延铜箔(RA)是更为关键的商品。胶黏剂是双层柔性覆铜板板材的的关键构成,丙烯酸酯类胶黏剂和环氧树脂类胶黏剂是更为关键的商品。医疗设备和可穿戴设备使用柔性线路板的好处。

广东集成线路板哪几种,线路板

FPC线路板子较柔软,出厂时一般不是真空包装,在运输和存储过程中易吸收空气中的水分,需在SMT投线前作预烘烤处理,将水分缓慢强行排出。否则,在回流焊接的高温冲击下,FPC吸收的水分快速气化变成水蒸气突出FPC,易造成FPC分层、起泡等不良,预烘烤条件一般为温度80-100℃时间4-8小时,特殊情况下,可以将温度调高至125℃以上,但需相应缩短烘烤时间。烘烤前,一定要先作小样试验,以确定FPC是否可以承受设定的烘烤温度,也可以向FPC制造商咨询合适的烘烤条件。烘烤时,FPC堆叠不能太多,10-20PNL比较合适,有些FPC制造商会在每PNL之间放一张纸片进行隔离,需确认这张隔离用的纸片是否能承受设定的烘烤温度,如果不能需将隔离纸片抽掉以后,再进行烘烤。烘烤后的FPC应该没有明显的变色、变形、起翘等不良,需由IPQC抽检合格后才能投线。柔性线路板FPC上印刷的油墨有什么区别?电源线路板销售厂家

双面柔性线路板FPC制造工艺全解。广东集成线路板哪几种

智能可穿戴设备中智能手表、TWS耳机市场增量明显,有着广阔的前景。FPC柔性线路板是智能可穿戴设备中的主要材料之一,在小型化空间中稳定性高且连接可靠、可减少电子封装数目,降低电子的失效概率。FPC柔性线路板厚度薄、重量轻、弯曲性好,还能适应多种形态的智能可穿戴式设备,在这一领域中有着较大的发展空间。FPC柔性线路板因不同的制造工艺或材料选择,其性能和质量也有着较大的差别,好的FPC柔性线路板应当符合这几点要求: 1.外形不变形、螺丝孔不错位,设计没有误差;2.具有较强的耐环境性,在高温高湿的环境下也能保持较好的性能;3.线路的厚度、宽度、距离符合安装要求,无短路、断路;4.没有额外的电磁辐射,表面的铜不易脱落、不易被氧化;5.机械性能、电气性能、环境性能符合检测要求,可靠性高。广东集成线路板哪几种
